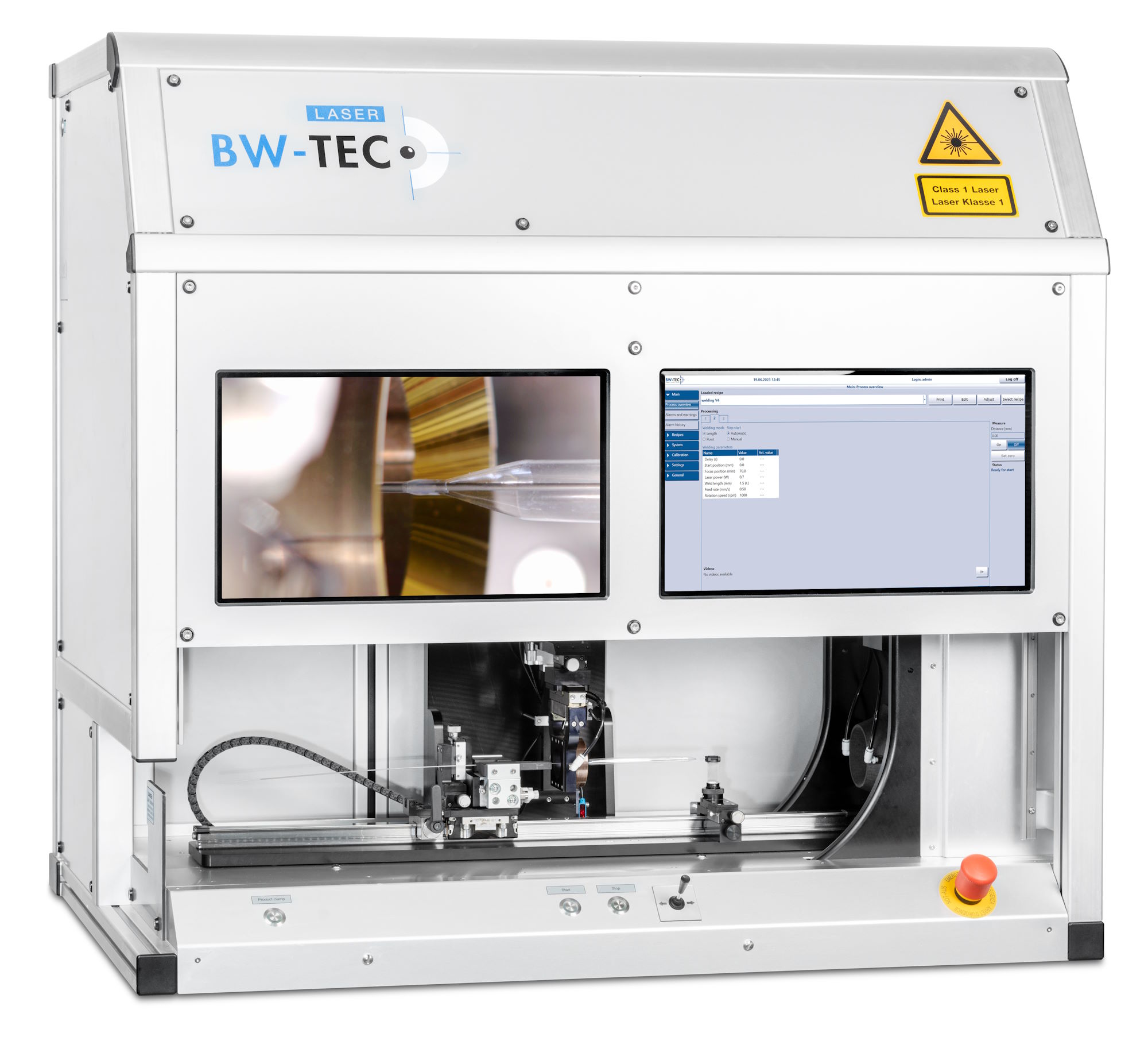

1530 运动激光焊接机
运动激光焊接机 1530下载PDF
本运动激光焊接机用于连接极细的塑料管
材，是焊接球囊导管的理想工具。
这一连接技术能够获得短小、柔软、灵活的
焊缝效果。成品具备高度的重复准确性。
在焊接机1530中，工件不发生旋转！而是由
激光束围绕放置于顶尖上的工件旋转完成焊
接。
触摸式操作界面便于流程数据和用户管理操
作。所有运动轴具有高度的准确性，激光旋
转围绕单一的旋转中心。
| 技术规格 | |
|---|---|
| 工件规格：最大长度 300 mm | |
| 操作界面：BW-TEC触摸式人机界面 | |
| 工作参数：功率、时间、转速及行程 | |
| 内部集成PC，用于数据管理及网络连接 | |
| 数字化自定义参考线 | |
| 带登录授权管理的用户管理系统 | |
| 数字摄像头，用于主动监控并以照片及视频方式记录流程 | |
| 气冷CO2激光管 | |
| 波长：10.57 -10.63 μm | |
| 输出功率：0.5 -10 W | |
| 输出功率稳定性：+/-2 % | |
| 控制器/稳定性可调 | |
| 光束直径：~2.5 mm | |
| 焦点可调但非流程参数 | |
| 工件气动夹紧及工件支承可调 | |
| X轴行程：350 mm | |
| 规格（长 x 宽 x 高）：1000 x 674 x 920mm | |
| 重量：120 kg | |
| 电压：100 -230 V交流，50/60 Hz，700 W | |
| 压缩空气供给：6-8 bar（87 -116 psi） |
细节：
-
- 旋转激光束
-
- 机械原理
-
- BW-TEC人机界面
